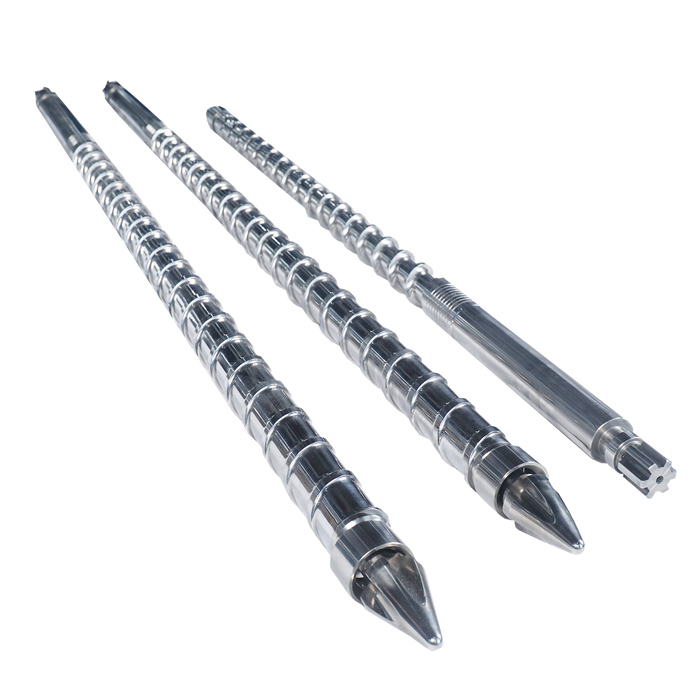

射出成形スクリューバレル: 現代のプラスチック製造の中心

プラスチックの加工において、これほど重要でありながら、しばしば見落とされがちなコンポーネントはほとんどありません。射出成形スクリューバレル。この精密に設計されたアセンブリは、単に材料を移動するだけではありません。私たちが毎日使用するあらゆるプラスチック部品のまさに基礎を溶かし、混合し、供給します。産業界がより高い精度、より速いサイクル、より持続可能な操業を求める中、スクリューバレル技術は静かではありますが、大きな進化を遂げています。

スクリューバレルの核となる機能

すべての射出成形機は、固体プラスチック ペレットを均一な溶融流体に変え、その流体を金型に注入するという単純な原理で動作します。スクリュー バレルは、最大 2,500 bar の圧力に耐えながら、可塑化、蓄積、射出という 3 つの連続フェーズにわたってこれを可能にします。

簡単に言うと、スクリューバレルはマシンの心臓部であり、その設計が操作全体の健全性を決定します。

射出成形で働く人なら誰でもこれを知っています。スクリュー バレルは機械の「胃」です。プラスチックを送り込み、それが適切に「消化」されて均一に取り出されるかどうかは、完全にこのコンポーネントに依存します。優れたスクリューバレルセットを使用すると、大きな問題なくマシンを何年もスムーズに動作させることができます。しかし、間違ったものを選択したり、メンテナンスを怠ったりすると、良くても製品に欠陥が生じるか、最悪の場合は生産ラインが完全に停止することになります。損失は交換部品のコストだけでなく、貴重なリードタイムと顧客の信頼を失うことになります。

スクリューバレルはなぜ「デリケート」なのでしょうか?

スクリューバレルは、製造において最も厳しい条件下で動作します。

• 高温: バレルの温度は通常、処理される材料に応じて 150°C ～ 400°C の範囲です。
• 高圧: 射出圧力は 1,500～2,500 bar に達することがあります。これは爪ほどのサイズの領域を押し下げる小型車の重量に相当します。
• 激しい摩耗: ガラス繊維、鉱物フィラー、または難燃剤で強化された材料は、サンドペーパーが常に金属をこするのと同じように、ネジやバレルの表面を非常に摩耗させます。
• 腐食のリスク: PVC や POM などの材料は高温で腐食性ガスを放出し、バレルの内壁に化学的攻撃を引き起こす可能性があります。

このような過酷な作業条件を考慮すると、スクリュー バレルは、射出成形機において最も頻繁に交換され、選択が最も重要な消耗部品の 1 つです。

スクリューバレルはどのように製造されるのですか?

スクリューバレルはシンプルに見えますが、その製造プロセスは非常に複雑です。

ねじ製造

ネジは通常、窒化鋼または粉末冶金高速度鋼から機械加工され、精密旋削とフライス加工によって成形され、表面硬度と耐摩耗性を向上させるために窒化またはコーティング処理によって硬化されます。高級ネジは炭化タングステンまたはクロムニッケル合金コーティングでコーティングされており、最大 HV 1200～1400 (ビッカース硬さ) の硬度を実現しており、標準の窒化ネジの 2 倍以上の硬度を実現しています。

バレル製造

主流のバレル技術はバイメタル遠心鋳造です。つまり、耐摩耗性と耐腐食性の合金層（厚さ約 1.5 ～ 2.5 mm）が標準的な鋼管の内壁に遠心鋳造されます。この層は HRC 58～64 (ロックウェル硬度) に達することがあり、標準的なバレルよりも大幅に長い耐用年数を提供します。このタイプのバレルは高価ですが、ガラス入りの材料や研磨性の高い材料を加工する場合には不可欠です。

適切なスクリューバレルを選択するには? 3 つの黄金律

多くの購入者は「どれ」と尋ねます。スクリューバレルが最善です」と答えますが、経験豊富な技術者は次のように教えてくれます。最適なオプションは 1 つではなく、ニーズに合うものだけです。次の 3 つの実践的なルールに従ってください。

ルール 1: ネジを材質に合わせる

ルール 2: マシンのパラメータを一致させる

ネジ自体だけを見るのではなく、射出能力と長さ対直径の比（L/D）が機械に適合していることを確認してください。

L/D比：ネジの有効長さと直径の比。通常の範囲は 18:1 ～ 25:1 です。比率を高くすると、要求の厳しい材料の可塑化品質が向上しますが、溶融滞留時間とせん断熱も増加します。これにより、熱に弱い材料が劣化する可能性があります。

圧縮率: スクリューの供給、圧縮、計量ゾーン全体の体積変化率。汎用プラスチックでは通常、2.5:1 ～ 3.5:1 が使用されます。 PVC やその他の熱に弱い素材は、せん断発熱を抑えるために圧縮率を低くする必要があります。

実践的なヒント: 疑問がある場合は、元の機械マニュアルを確認するか、機器メーカーに直接問い合わせてください。メーカーは自社の機械を最もよく知っており、最も信頼できる適合アドバイスを提供してくれるでしょう。

ルール 3: 購入価格だけではなく、総コストに注目する

スクリューバレルセットの価格は数千ドルから数万ドルまであります。しかし、経験豊富なバイヤーは、製造された部品ごとのコストを検討します。 3 か月で摩耗する安価なネジは、実際には 1 年以上使用できる高級ネジよりも高価になる可能性があります。ダウンタイムと交換の手間が価格差を上回ることが多いためです。

日常のメンテナンス: 5 つの「やってはいけないこと」

最良のスクリューバレルであっても、適切なメンテナンスがなければ早期に故障してしまいます。経験豊富な技術者からの 5 つの実践的なヒントを次に示します。

1. 冷間始動しないでください。 機械を始動する前に必ず十分に予熱してください。設定温度に達したら、スクリューとバレルを均一に膨張させるために 15 ～ 20 分間保持します。冷えた機械で作業を開始すると、不均一な熱膨張によってスクリューがバレル内で固着する可能性があり、これは完全な分解を意味します。

2. 材料の乾燥を怠らないでください。 PA や PET などの吸湿性素材は、加工前に指定の水分含有量まで乾燥させる必要があります。高温の湿気はスクリューとバレルの加水分解腐食を引き起こします。それが起こっていることは目に見えませんが、損傷は時間の経過とともに蓄積します。

3. 逆止弁の確認を忘れないでください。 逆止弁 (チェック リング) は、ネジ アセンブリの中で最も摩耗が早い部分です。定期的に点検し、磨耗している場合は交換してください。適切にシールされていないと、射出中に材料が逆漏れし、ショット重量が不安定になり、不合格率が上昇します。

4. ネジを空にしないでください。 ホッパーの材料がなくなった場合は、直ちに機械を停止するか、すぐに材料を補充してください。バレル内でスクリューを空のままにすると、金属と金属の接触が発生し、ほんの数回でスクリューとバレルが破損してしまいます。

5. シャットダウン中に防錆処理を省略しないでください。 ダウンタイムが延長される場合 (休日の休業など)、常にバレルを PP または PE などのパージ用コンパウンドで洗浄し、密閉する前に防錆油を塗布してください。そうしないと、始動時にバレルの内壁に錆が発生し、製品が黒い斑点だらけになってしまいます。苦労する価値はありません。

スクリューバレルの交換時期はいつですか?

次の警告サインに注意してください。交換を検討する時期が来たことを示しています。

部品の重量が一貫していない: 同じ設定と金型でも部品の重量が大幅に異なります。

部品上の黒い斑点または黄色の縞: バレル内部で材料が劣化しています。多くの場合、ネジの摩耗による過剰なせん断熱の兆候です。

スループットの低下: 同じスクリュー速度でも材料の生産量が減少します。つまり、スクリューが摩耗し、効率が低下します。

射出圧力の異常な上昇: 同じ射出速度を達成するにはより高い圧力が必要です。バレルの摩耗またはスクリュー クリアランスの増加を示します。

これらを発見した場合は、できるだけ早く点検または交換を計画してください。 完全な障害が発生するまで待つことは、事前に交換するよりもはるかにコストがかかります。
