プラスチック押出および配合産業では、押出機の性能が生産効率、材料品質、操業コストに直接影響します。多くの人はスクリューの設計や押出機そのものに注目しますが、セグメントツインスクリューバレル処理の安定性と柔軟性を決定する重要なコンポーネントの 1 つです。
従来のワンピースバレルとは異なり、セグメント化ツインスクリューバレルはモジュール構造を採用しており、さまざまな処理要件に応じて個々のバレルセクションを交換、カスタマイズ、または再配置することができます。この設計は、エンジニアリング プラスチック、充填材料、マスターバッチ製造、および高性能ポリマー加工を含む用途においてますます重要になっています。

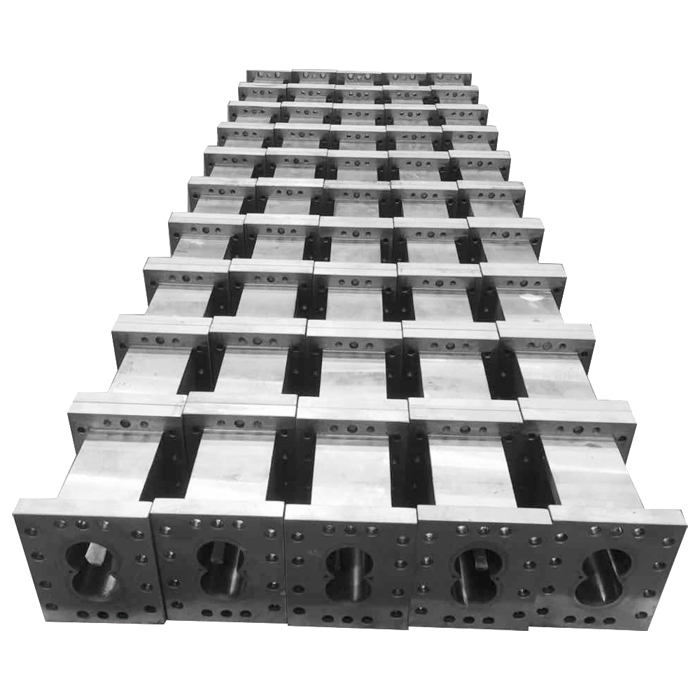

セグメントツインスクリューバレルとは何ですか?
セグメント二軸スクリューバレルは、同方向回転または逆回転二軸スクリュー押出機で使用されるモジュラーバレルシステムです。
バレルを 1 つの完全な部品として製造する代わりに、バレルは複数の独立したセクションに分割されます。各セグメントは次のような異なる機能を実行できます。
餌やり
溶ける
混合
通気
反応処理
圧力の構築
一般的なセグメント化ツイン スクリュー バレルには次のものが含まれます。
| 成分 |
関数 |
| バレルセグメント |
マテリアルフロー用の処理チャンバーを提供します |
| 加熱/冷却チャネル |
処理温度を制御 |
| 耐摩耗性裏地 |
摩耗条件下での耐用年数が向上します |
| 接続フランジ |
複数のバレルセクションを組み立てることができます |
このモジュール構造により、メーカーはより自由に押出プロセスを最適化できるようになります。
セグメント化されたツインスクリューバレルが広く使用されているのはなぜですか?
現代のプラスチック加工には、複雑な材料が含まれることがよくあります。
多くのポリマーには次のものが含まれる可能性があるため、特別な加工条件が必要です。
ガラス繊維
ミネラルフィラー
難燃剤
カラーマスターバッチ
リサイクル材
機能性添加剤
固定バレル設計では、さまざまな配合に対して十分な柔軟性が得られない可能性があります。
セグメント化されたツイン スクリュー バレルにより、加工業者は生産ニーズに応じて機械構成を調整できます。
主な利点は次のとおりです。
柔軟な処理構成
メンテナンスの容易化
交換コストの削減
さまざまな素材への適応性が向上
生産効率の向上
業界秘密: バレル構成は材料の性能を変える可能性がある
押出加工におけるあまり知られていない事実は、バレルの配置自体が最終的なポリマーの特性に影響を与える可能性があるということです。
さまざまなバレル ゾーンで以下を制御できます。
溶融挙動
混合強度
滞在時間
材料分散
脱気性能
たとえば:
混合セクションを強化すると添加剤の分散が改善される可能性がありますが、過剰なせん断により材料の劣化が増加する可能性があります。
したがって、エンジニアは以下に基づいてバレルの組み合わせを慎重に設計します。
材質特性
生産速度
製品要件
処理温度
バレルは単にネジの周りを保護するシェルではありません。それは材料処理システムのアクティブな部分です。
セグメントツインスクリューバレルの材質
二軸押出では高温、高圧、摩擦が伴うことが多いため、バレル材質には優れた耐摩耗性が求められます。
一般的な材料には次のものがあります。
窒化鋼
以下の理由により、一般的な押出用途に使用されます。
良好な硬度
コスト効率
信頼のパフォーマンス
バイメタルバレル
バイメタルバレルはバレル内部に耐摩耗合金層を使用しています。
利点は次のとおりです。
より高い耐摩耗性
長寿命化
充填ポリマーに適しています
特殊合金材料
腐食性または摩耗性の高い用途では、以下を改善するために特殊合金を選択する場合があります。
耐食性
耐摩耗性
熱安定性
セグメントツインスクリューバレルの製造プロセス
高性能バレルの生産には精密な加工技術と材料技術が必要です。
鋼材の準備
用途要件に応じて高品質の合金鋼が選択されます。
精密加工
内部ボアは、以下の間の適切な連携を確保するために、正確な寸法を維持する必要があります。
ねじ要素
バレルセグメント
加工材料
熱処理
熱処理により機械的特性が向上し、動作ストレスに対する耐性が向上します。
表面処理
以下を改善するために、特別な処理または合金層が適用される場合があります。
耐摩耗性
耐食性
寿命
品質検査
典型的な検査には次のようなものがあります。
寸法精度
硬さ試験
内面検査
圧力試験
セグメントツインスクリューバレルの用途
プラスチック配合
セグメント化されたバレルは、添加剤、充填剤、または強化材を含む改質プラスチックの製造に広く使用されています。
マスターバッチの製造
これらは、カラーマスターバッチ製造中の効果的な顔料分散と均一な混合をサポートします。
エンプラ加工
次のような材料:
PA
パソコン
ABS
POM
多くの場合、正確な温度と混合制御が必要です。
リサイクル産業
セグメント化されたバレルを備えた二軸スクリュー システムは、さまざまな材料条件を柔軟に処理できるため、リサイクル ポリマーの処理に使用されることが増えています。
隠れた課題: 耐摩耗性と加工効率のバランスをとる必要がある
バレル表面が硬いほど必ずしもパフォーマンスが向上するとは限りません。
押出成形用途では、メーカーは以下のバランスを取る必要があります。
耐摩耗性
熱伝達効率
加工精度
コスト
たとえば、非常に耐摩耗性の高い材料は製造の難易度を高め、熱伝導率に影響を与える可能性があります。
最適なバレル設計は、最も高価な材料を使用することではなく、実際の処理環境に依存します。
セグメントツインスクリューバレルの今後の動向
長寿命材料
以下に対する耐性を向上させるために、新しい合金技術が開発されています。
摩耗
腐食
高温動作
より柔軟なモジュール設計
将来の押出システムは、カスタマイズが容易になり、新しい材料や配合に迅速に適応できるようになるでしょう。
スマートモニタリングテクノロジー
高度な押出システムには、センサーを統合して以下を監視する場合があります。
温度変化
摩耗状態
加工安定性
これにより、予期せぬダウンタイムが軽減され、生産管理が向上します。
